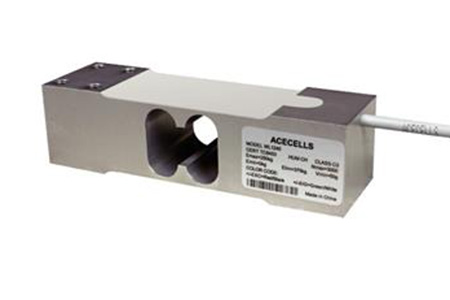

WL1245 load cell

WL1245 single-point load cell is widely used in platform scale，packaging scale and process weighing equipment.MAX.platform size：400×500mm.

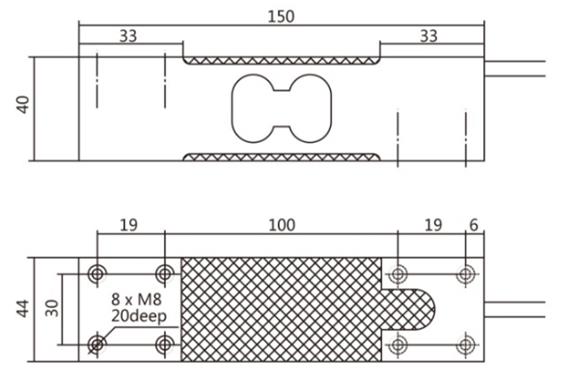

Dimensions(mm):

WL1245 100~500kg

Features：

IP65 protection

Off center load compensated(OIML R76)

OIML R60 C6 approved

Aluminium

Max.capacities：100~500kg

Specification:

Maximum capacity（Emax）（kg）	100	200	250	500
Rated output（mV/V）	2.0±0.2
Accuracy class（%F.S）	±0.02
Zero balance（%F.S）	±10
Temp.effect on zero（%F.S/10℃）	±0.02
Temp.effect on zero（%F.S/10℃）	±0.02
Input resistance（Ω）	405±15
Output resistance （Ω）	350±3
Insulation resistance@50VDC（MΩ）	≥2000
Temperature range compensated（℃）	-10~﹢40
Temperature range operating （℃）	-30~﹢70
Safe load limit（%F.S）	150
Ultimate load limit（%F.S）	200
Excitation voltage,recommend（V DC）	10~12
Excitation voltage,maximum（V DC）	15
Protection class	IP65
Construction	Aluminium
Cable	Length：1.5m
	Diameter：Φ5.8mm
Wiring schematic diagram	Exc+：Red；Exc-：Black；Sig+：Green；Sig-：White
