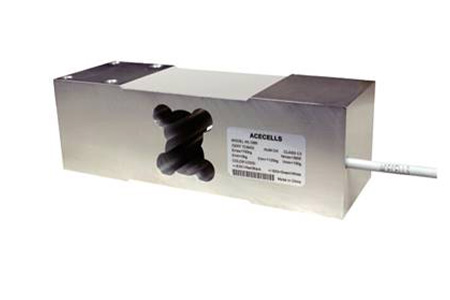

WL1260 load cell
  | WL1260 single-point load cell is widely used in platform scale，packaging scale and process weighing equipment.MAX.platform size：600×800mm.
|

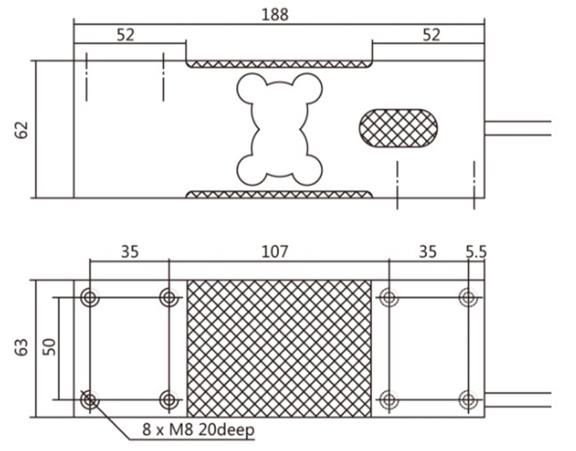

Dimensions(mm):
WL1260 50~750kg | Features： IP65 protection Off center load compensated(OIML R76) OIML R60 C5 approved Aluminium Max.capacities：50~750kg |
Specification:
Maximum capacity（Emax）（kg） | 50 | 75 | 100 | 150 | 200 | 250 | 300 | 500 | 750 |
Rated output（mV/V） | 2.0±0.2 | ||||||||
Accuracy class（%F.S） | ±0.02 | ||||||||
Zero balance（%F.S） | ±10 | ||||||||
Temp.effect on zero（%F.S/10℃） | ±0.02 | ||||||||
Temp.effect on zero（%F.S/10℃） | ±0.02 | ||||||||
Input resistance（Ω） | 405±15 | ||||||||
Output resistance （Ω） | 350±3 | ||||||||
Insulation resistance@50VDC（MΩ） | ≥2000 | ||||||||
Temperature range compensated（℃） | -10~﹢40 | ||||||||
Temperature range operating （℃） | -30~﹢70 | ||||||||
Safe load limit（%F.S） | 150 | ||||||||
Ultimate load limit（%F.S） | 200 | ||||||||
Excitation voltage,recommend（V DC） | 10~12 | ||||||||
Excitation voltage,maximum（V DC） | 15 | ||||||||
Protection class | IP65 | ||||||||
Construction | Aluminium | ||||||||
Cable | Length：2m | ||||||||
Diameter：Φ5.8mm | |||||||||
Wiring schematic diagram | Exc+：Red；Exc-：Black；Sig+：Green；Sig-：White Exc+：Green；Exc-：Black；Sig+：Red；Sig-：White； Sen+：Blue；Sen-：Yellow | ||||||||
