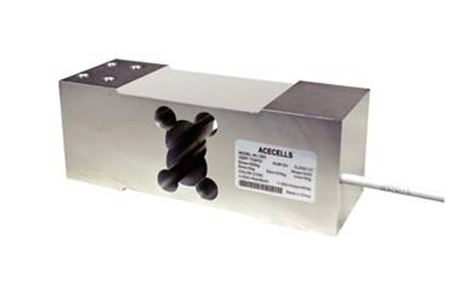

WL1263 load cell







WL1263 single-point load cell is widely used in platform scalepackaging scale and process weighing equipment.MAX.platform size600×600mm.

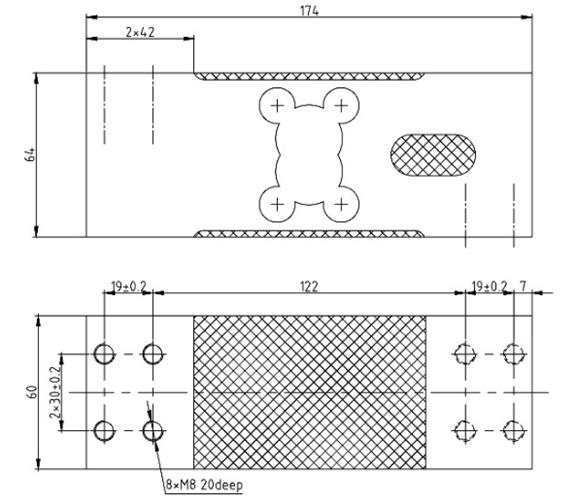

Dimensions(mm):



WL1263 50~750kg



Features


IP65 protection

Off center load compensated(OIML R76)

OIML R60 C5 approved

Aluminium

Max.capacities50~750kg







Specification:


Maximum capacityEmax)(kg

50

75

100

150

200

250

300

500

750

Rated outputmV/V

2.0±0.2

Accuracy class%F.S

±0.02

Zero balance%F.S

±10

Temp.effect on zero%F.S/10℃)

±0.02

Temp.effect on zero%F.S/10℃)

±0.02

Input resistance(Ω)

405±15

Output resistance (Ω)

350±3

Insulation resistance@50VDCMΩ)

2000

Temperature range compensated(℃)

-10~40

Temperature range operating (℃)

-30~70

Safe load limit%F.S

150

Ultimate load limit%F.S

200

Excitation voltage,recommendV DC

10~12

Excitation voltage,maximumV DC

15

Protection class

IP65

Construction

Aluminium

Cable

Length2m

Diameter:Φ5.8mm

Wiring schematic diagram

Exc+RedExc-BlackSig+GreenSig-White

Exc+GreenExc-BlackSig+RedSig-White Sen+BlueSen-Yellow
